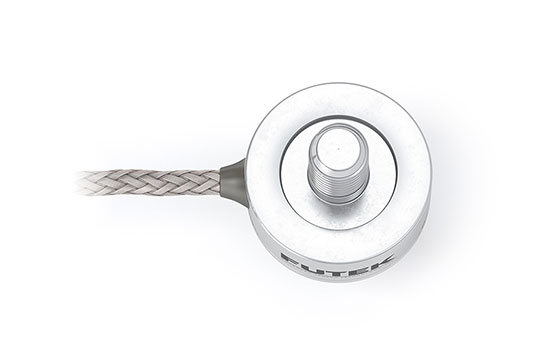

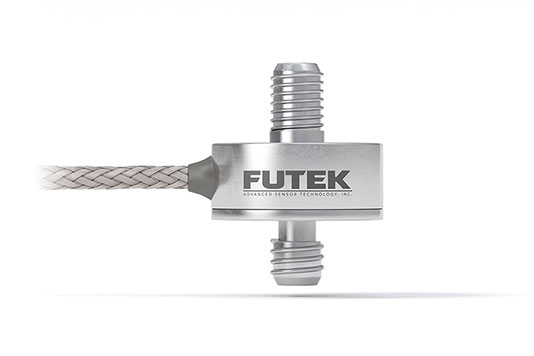

FUTEK LCM100 微型圓柱型拉壓力傳感器

類型：應變式
型號：LCM100

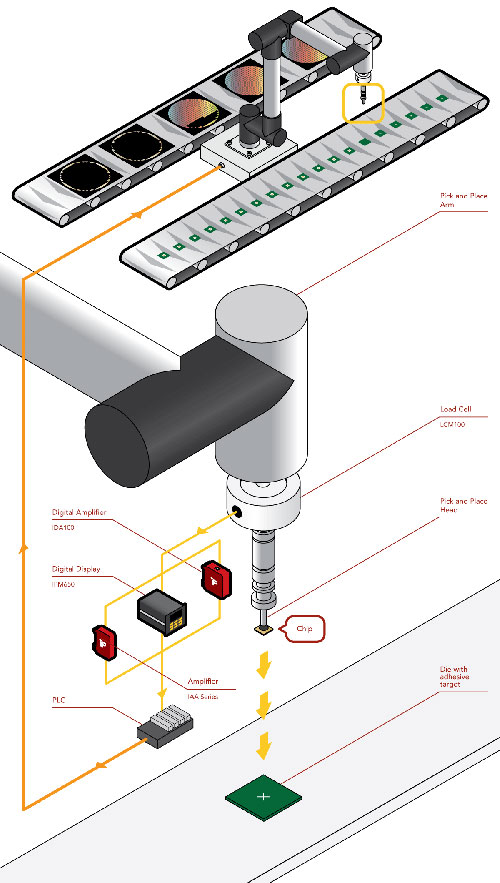

行業：吸取給力測試測量、TAVR閥耐久性測試、線纜拉力測量、生物醫學研究測試、飛行器減速傘應用、NASA獵戶號測力應用、俯臥位立體定向乳房檢查、懸架系統的性能驗證、精密金屬絲張緊裝置、裝配壓力監測

在線咨詢訂單采購

產品簡介

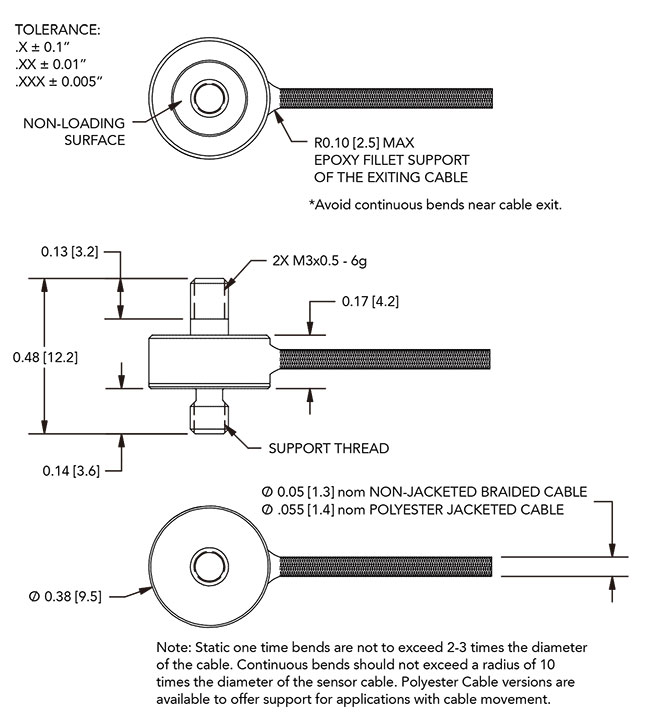

微型桿端傳感器LCM100是FUTEK產品目錄中最小的直列外螺紋解決方案。該微型隔膜解決方案直徑僅為0.38英寸（9.5毫米），最小間隙高度為0.17英寸（4.2毫米），采用多功能M3外螺紋安裝裝置。它在拉伸和壓縮載荷下都能提供超快響應，容量范圍為2.2至25磅（1至11千克）。 LCM100微型稱重傳感器特別適用于具有尺寸限制的在線應用，如外科機器人，因?yàn)樗鼮榻M件增加了最小的外徑或高度。該型號提供兩種電纜類型，一種是非護套編織電纜，設計用于一次性靜態安裝，另一種是護套電纜，設計為重復彎曲循環。也可以修改此模型以適應OEM應用。FUTEK應要求在DFM/DFX階段提供應用和工程資源。

產品特征

高速、低偏轉微型稱重傳感器最小安裝間隙外徑0.38“[9.5 mm] 17-4 PH不銹鋼結構 用于拉伸和壓縮利用金屬箔應變儀技術 RoHS 2015/863/EU

產品參數

量程	9.8,22.2,44.5,111.2 N
非線性	±0.5% of RO
遲滯性	±0.5% of RO
不可重復性	±0.1% of RO
額定輸出	2 mV/V
激勵	7（VDC or VAC）
橋路電阻	350 Ohm nom
絕緣電阻	≥500 MOhm @ 50 VDC
電纜	#34 AWG 4芯屏蔽電纜，1.5米長
重量	8.5 g
過載保護	150% of RO
材質	不銹鋼
防護等級	IP64,IP65
操作溫度	-51 to +93 ℃
補償溫度	16 to +71 ℃
溫度漂移零點	0.036% of RO/℃
溫度漂移范圍	0.036% of Load/℃
標定電壓	5 VDC
